VẬT LIỆU LÀM KHUÔN ÉP NHỰA:

1 Những yếu tố ảnh hưởng đến việc chọn vật liệu làm khuôn:

Quá trình chọn vật liệu làm khuôn cần phải được cân nhắc kỹ vì nó
liên quan đến độ bền của khuôn, chất lượng bề mặt cũng như liên quan
đến công nghệ chế tạo bộ khuôn như: khả năng gia công cắt gọt, mức độ
bóng có thể đạt được,… Do vậy việc chọn vật liệu làm khuôn là công
việc rất quan trọng và khi chọn sẽ phải phụ thuộc vào các yếu tố sau:

- Loại nhựa sẽ phun khuôn, vì có những loại nhựa có hại cho thép
làm khuôn.

- Độ bóng của bề mặt, độ phức tạp, chức năng của sản phẩm ép ra.

- Số lượng sản phẩm yêu cầu.

- Công nghệ dùng để gia công sản phẩm nhựa (phun, ép thổi, …)

- Khả năng chống mài mòn và chống ăn mòn hóa học.

- Biến dạng kích thước và hình dạng khi nhiệt luyện.

- Các tính chất công nghệ như: cắt gọt, đánh bóng.

- Tính hàn và khả năng phục hồi chi tiết.

- Giá tiền vật liệu.

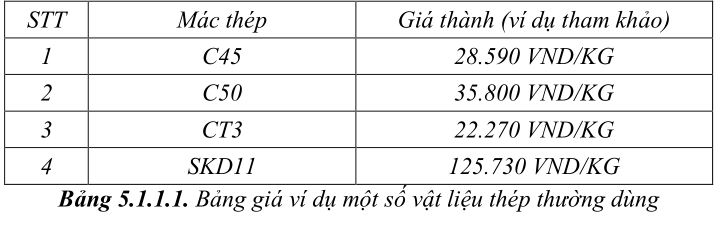

thiet-ke-khuon-ep-nhua4-55

Thông thường yêu cầu đặc tính chung của vật liệu làm khuôn nhựa
phải có:

- Độ cứng.

- Độ dẻo dai.

- Đồng chất, tinh khiết.

- Hàm lượng Crôm (chống mòn).

Lựa chọn vật liệu không phải là do giá vật liệu chi phối mà do tính
gia công của nó và từ đó giảm bớt công sức và thời gian gia công. Tùy
theo từng hệ thống, từng chức năng của chi tiết mà vật liệu dùng để chế
tạo được chọn có những đặc tính hợp lý.



2/ Vật liệu đối với hệ thống dẫn hướng và định vị:

Với hệ thống này tính chống mài mòn và độ cứng được đặt lên
hàng đầu. Do vậy, vật liệu được chọn phải có khả năng nhiệt luyện đạt độ
cứng cao bên ngoài để chống mài mòn, nhưng đồng thời phải có tính dẻo
bên trong nhằm tránh bị gãy trong quá trình làm việc. Vật liệu trục
thường dùng là:

- Thép SCM-415.

- Bạc SUJ2, ví dụ: Guide Bushings: 60 – 62 HRC, Leader

Bushings: 58 HRC, Taper Pin Sets: 58 – 62 HRC.
Các chốt hồi do phải làm việc liên tục và chịu lực dọc trục trong
quá trình làm việc cho nên đặc tính ưu tiên của vật liệu là độ cứng chống
mài mòn, độ dẻo ở bên trong lõi để tránh gãy trong quá trình làm việc (tỷ
lệ chiều dài/đường kính của chốt thường rất lớn). Vật liệu của chốt
thường là thép SKD 61.

3/ Vật liệu làm thân khuôn:

Đây là phần khuôn cơ bản dùng lắp các phần khác nhau của khuôn, do
vậy mà độ cứng cũng được quan tấm nhiều. Có thể mua thân khuôn như
một bộ tiêu chuẩn đã có sự chọn vật liệu. Vật liệu của thân khuôn thường là
thép Cacbon loại trung bình như: AISI 1055, DIN CM55, JIC S55S.



4/Vật liệu cho các miếng ghép và tấm khuôn cho khuôn âm và
khuôn dương:

Thông thường các miếng ghép và tấm khuôn âm và dương phải có
độ cứng, độ bóng rất cao, độ biến dạng khi nhiệt luyện nhỏ. Các phần
này tiếp xúc trực tiếp với nhựa và chịu áp xuất lớn; do vậy, mà các miếng
ghép phải có độ cứng vững cao.

Theo yêu cầu của khách hàng để đa dạng sản phẩm có thể vừa ép
sản phẩm đen đục, vừa ép sản phẩm trắng trong, do đó phải chú ý đến
khả năng đạt độ bóng gương của bề mặt phần âm của khuôn (độ nhám bề
mặt sau khi đánh bóng thấp hơn 0,05Ra). Muốn đạt được độ bóng gương
và không gỉ, thông thường khi chọn vật liệu quan tấm nhiều đến hàm
lượng Crôm.

Loại vật liệu thông dụng nhất dùng cho phần này là:

- 35CrMo2: tốt cho gia công, nhưng không tốt cho đánh bóng và
chạm trổ.

- 40CrMnMo7: vật liệu này hơi khó gia công nhưng dễ cho đánh
bóng cũng như chạm trổ.

- 40NiCrMoV4: đây là loại thông dụng để làm miếng ghép hoặc
các tấm tôi cứng hoàn toàn.

- 40Cr13: loại này chịu đánh bóng và ăn mòn tốt, nhiệt luyện đạt độ
cứng cao.

Bảng so sánh các ký hiệu vật liệu:

thiet-ke-khuon-ep-nhua4-56

5/ Đặc tính của một số loại thép dùng để làm khuôn ép phun:

Để chọn loại thép phù hợp dùng làm khuôn ép phun, cần lưu ý đến
đặc tính của loại nhựa dùng làm sản phẩm, dùng loại thép phù hợp để
tránh ăn mòn, để có nhiệt độ phù hợp, tạo được độ bóng, độ chính xác
cần thiết cho sản phẩm.

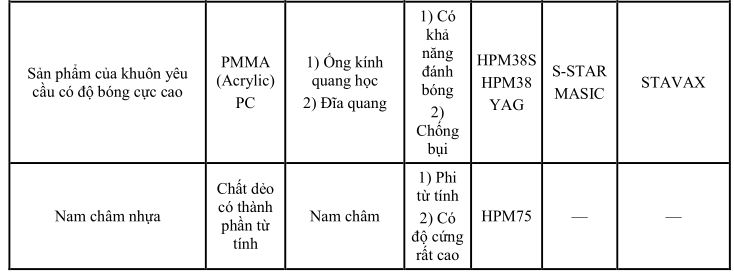

thiet-ke-khuon-ep-nhua4-57

thiet-ke-khuon-ep-nhua4-58

thiet-ke-khuon-ep-nhua4-59
