Thiết kế khuôn nhựa Bài_4: Đặc điểm và chức năng của cuống phun nhựa trong hệ thống kênh dẫn nguội

thiet-ke-khuon-ep-nhua1-10

Cuống phun:

- Dưới đây là hình ảnh hai loại bạc cuống phun có 2 bulông và 4
bulông để gắn vào bộ khuôn.

thiet-ke-khuon-ep-nhua1-11

thiet-ke-khuon-ep-nhua1-12

- Cuống phun là chỗ nối giữa vòi phun của máy và kênh nhựa, có
nhiệm vụ đưa dòng nhựa từ vòi phun của máy đến kênh dẫn hoặc trực
tiếp đến lòng khuôn (đối với khuôn không có kênh dẫn). Hệ thống cuống
phun được sử dụng thông thường nhất có bạc cuống phun, thường dùng
bạc cuống phun để dễ thay thế và gia công.
- Để tăng tuổi thọ của khuôn, gắn lò xo dưới cuống phun để giảm
va chạm có hại cho khuôn và vòi phun.

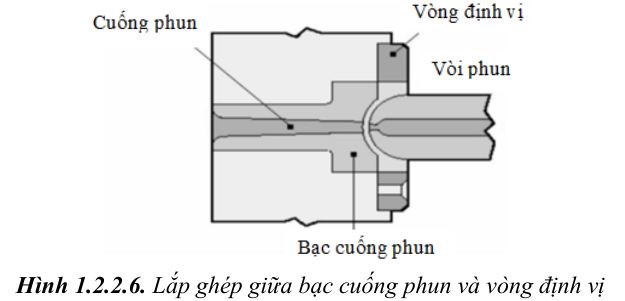

- Dùng vòng định vị gắn ở đầu bạc cuống phun để bảo đảm sự đồng
tâm giữa vòi phun và cuống phun. Vòng định vị thường được tôi cứng để
không bị vòi phun của máy làm hỏng.

thiet-ke-khuon-ep-nhua1-13

- Kích thước của cuống phun phụ thuộc vào các yếu tố sau:
+ Khối lượng, độ dày thành của sản phẩm, loại vật liệu nhựa được
sử dụng.
+ Độ dài của cuống phun phải phù hợp với bề dày của các tấm khuôn.
+ Cuống phun được thiết kế sao cho có độ dài hợp lý, đảm bảo
dòng nhựa ít bị mất áp lực nhất trên đường đi.
- Cách tính kích thước:

thiet-ke-khuon-ep-nhua1-14

thiet-ke-khuon-ep-nhua1-15

- Điều này bảo đảm không có khe hở giữa cuống phun và vòi phun
khi tiếp xúc nhau. Khe hở như vậy do bị mòn có thể lớn dần gây ra một
số vấn đề rò rỉ vật liệu.
- Góc côn của cuống phun cần phải đủ lớn để thoát khuôn nhưng nếu
quá lớn sẽ làm tăng thời gian làm nguội, tốn vật liệu, tốn thời gian cắt cuống
phun ra khỏi sản phẩm. Nếu góc côn quá nhỏ có thể gây ra khó khăn khi tháo
cuống phun khi mở khuôn. Vì vậy, góc côn tối thiểu nên là 1°
- Trên khuôn, cuống phun được lấy ra cùng lúc với lấy sản phẩm.
Do đó, cần có bộ phận kéo cuống phun khi mở khuôn. Lợi dụng phần
nhựa để giữ cuống phun làm đuôi nguội chậm.

thiet-ke-khuon-ep-nhua1-16

a) Dạng cuống phun được kéo nhờ côn ngược (tốt nhất)
b) Dạng cuống phun chữ “Z’’ (tốt)
c) Dạng cuống phun được kéo nhờ rãnh vòng (ít dùng)
d) Dạng cuống phun được kéo nhờ rãnh chốt đẩy đầu bi (ít dùng)



- Cách tính kích thước phần đầu giựt đuôi kéo:

thiet-ke-khuon-ep-nhua1-17
