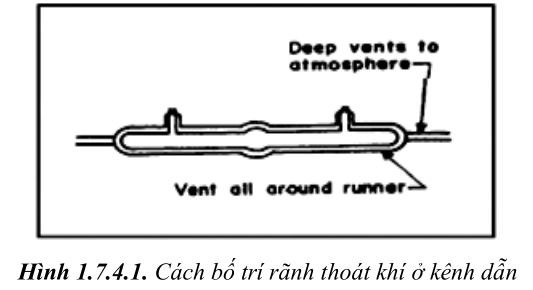

1/Hệ thống thoát khí trên kênh dẫn:

- Để tăng thêm khả năng thoát khí ra khỏi lòng khuôn nên bố trí
thêm hệ thống thoát khí trên kênh dẫn.

- Rãnh thoát khí sẽ được bố trí thành 1 vòng khép kín quanh chu vi
của kênh dẫn và cũng được dẫn ra ngoài bởi các rãnh thoát.

- Do trong kênh dẫn đã tồn tại không khí trước khi nhựa được dẫn vào.

- Do đó khi nhựa được dẫn vào kênh dẫn sẽ dồn thêm không khí
trong kênh dẫn vào trong lòng khuôn.

- Nhựa với nhiệt độ và áp xuất cao cộng với nhiệt độ và áp xuất sẵn
có sẽ tiếp tục tích tụ thêm và lòng khuôn gây nên hiện tượng quá nhiệt
làm hư hỏng chi tiết.

- Vì vậy, thiết kế thêm hệ thống thoát khí trên kênh dẫn để thoát
không khí ra ngoài hơn là đẩy thêm không khí vào lòng khuôn.

thiet-ke-khuon-ep-nhua3-53

a)Ưu điểm:

- Dễ gia công và vệ sinh.

- Có thể bố trí ở bất kỳ vị trí nào trên mặt phân khuôn.

b)Nhược điểm

- Phải thiết kế rãnh thoát khí sao cho không khí thoát ra ngoài
nhưng nhựa không chảy ra khỏi lòng khuôn.

- Phụ thuộc vào tốc độ và lưu lượng dòng chảy khi bố trí hệ thống
thoát khí.

- Không bố trí được hệ thống thoát khí trên chi tiết quá mỏng, có
gân (rib), rãnh cụt (blind holes).



2/Thoát khí qua hệ thống đẩy trong khuôn

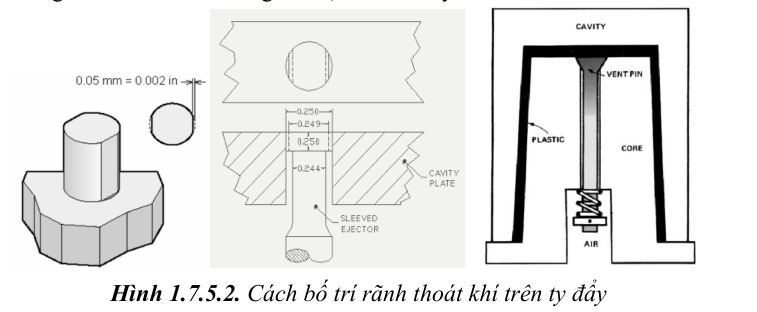

- Dựa vào hệ thống đẩy trên khuôn. Trên các ty đẩy này, thiết kế các
rãnh xoắn để từ đó không khí trong khuôn theo các rãnh này đi ra ngoài.

thiet-ke-khuon-ep-nhua3-54

- Mặt mài trên ti lói (ejector pin): dựa vào độ hở giữa trục với lỗ
khi lắp ráp, vì hệ thống đẩy phải trượt dọc trục để đẩy chi tiết ra ngoài,
nên lắp ráp ở đây là lắp ráp có độ hở. Chính vì vậy mà dựa vào khe hở đó
không khí có thể thoát ra ngoài loại bỏ các bẫy khí.

thiet-ke-khuon-ep-nhua3-55

- Khi sử dụng hệ thống đẩy vào việc thoát khí thì cần lau chùi hàng
ngày để loại bỏ những vật làm ngăn không cho thoát khí. Cần được thay
thế hay tháo ra làm sạch khi bị tắt.

a)Ưu điểm:

- Thiết kế chung với hệ thống đẩy nên có thể tiết kiệm chi phí.

b)Nhược điểm:

- Đòi hỏi độ chính xác cao mới có thể thoát khí tốt.

- Đòi hỏi hệ thống đẩy có độ bóng cao.
