Thế nào là Miệng phun mở trong khuôn

Loại miệng phun này luôn hở để nhựa chảy trực tiếp vào lòng khuôn và tại cuối chu kì ép phun nhựa sẽ hơi đông lại đủ để đóng miệng phun. Điều này ngăn nhựa chảy khỏi đầu phun khi khuôn mở ra để đẩy sản phẩm ra ngoài khuôn. Khi mở khuôn, 1 ít nhựa vẫn còn lưu lại trên sản phẩm và tạo vết mở trên sản phẩm. Ở chu trình ép phun kế tiếp,  nhựa có áp suất cao sẽ đẩy phần nhựa tại đầu đầu phun vào lòng khuôn và miệng phun lại mở trở lại để điền đầy lòng khuôn. Phần nhựa lưu lại ở miệng phun trong chu trình trước đó sẽ nóng chảy và trộn với dòng nhựa mới. Điều quan trọng là chiều dày của miệng phun cần phải nhỏ hơn tiết diện sản phẩm đối diện với miệng phun để lượng nhựa đông tại miệng phun dễ dàng đi vào lòng khuôn.

Hình 2.36 Miệng phun mở dùng kim phun.

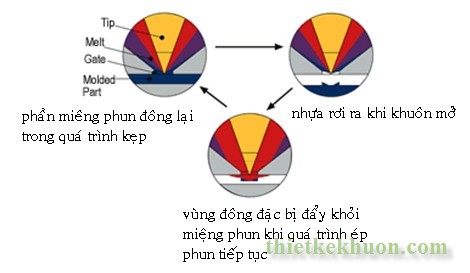

Hình 2.37 Quá trình tách rời nhựa đông tại miệng phun.



Kích thước và hình dáng của vết miệng phun trên sản phẩm phụ thuộc vào hướng miệng phun, thiết kế khuôn và điều kiện hoạt động (nhiệt độ, áp suất, thời gian) của máy ép. Miệng phun được chọn cần phải thỏa mãn yêu cầu về vết miệng phun, đồng thời tạo sụt áp thấp nhất và khả năng tránh đông nhựa. Vết miệng phun tối thiểu thường đạt được bằng cách kéo dài đầu phun gia nhiệt hay đưa thanh gia nhiệt vào lỗ miệng phun. Bộ gia nhiệt tăng khả năng kiểm soát đóng nhựa tại miệng phun nhưng lại tạo ra kênh dẫn nhựa hình vành khuyên nhỏ và làm tăng sụt áp khi phun. Với độ mở nhỏ của miệng phun cũng góp phần làm tăng khả năng kẹt miệng phun.

Miệng phun mở thường chỉ là 1 lỗ phun nhỏ để giảm vết miệng phun. Đường kính lỗ miệng phun có thể từ 3mm đến nhỏ hơn 1mm, phụ thuộc loại vật liệu và yêu cầu vết miệng phun, thông thường dùng 0,75 mm. Lỗ miệng phun nếu đơn giản có thể gia công trực tiếp trên các tấm khuôn,  nhưng thường được gia công trên miếng ghép riêng cùng với lòng khuôn sản phẩm. Hơn nữa, các miệng phun rất dễ bị mài mòn khi sử dụng các loại nhựa có tính mài mòn cao (các loại nhựa trộn thủy tinh để gia cố), hay khi sản xuất rất nhiều sản phẩm.

Chính vì vậy, nếu sử dụng miếng ghép ta có thể dễ dàng thay thế khi cần thiết mà không cần thay cả tấm khuôn. Việc sử dụng các miếng ghép cũng có thể dùng làm mát tấm khuôn, tạo cách ly nhiệt với miệng phun nóng.

Đối với miệng phun mở thì khi sản phẩm trong chu trình kẹp của khuôn ép thì hệ thống làm nguội cũng sẽ đồng thời làm nguội 1 phần miệng phun, phần miệng phun này sẽ được đẩy ra cùng với dòng nhựa chảy dẻo khi máy tiếp tục thực hiện lại chu trình ép phun và hòa tan vào trong dòng nhựa nóng được phun vào.

Một số sản phẩm sử dụng loại miệng phun dạng bạc, loại này cũng là 1 dạng của miệng phun mở nhưng thiết kế mở rộng phần miệng phun nên giảm thiểu sự mài mòn xảy ra ở miệng phun.

Hình 2.38 Miệng phun dạng bạc.



Đầu miệng phun được gia nhiệt để giữ nhựa tại vùng miệng phun khỏi đông. Nhiệt thường dẫn từ thân đầu phun hay dùng hệ thống gia nhiệt từ bên trong. Các loại kim phun dẫn nhiệt thường được chế tạo từ các loại vật liệu có độ dẫn nhiệt cao như Cu hay Cu-Be. Tuy nhiên, các loại kim phun dẫn nhiệt cũng làm hạn chế dòng chảy. Kim phun trong đầu phun có hệ thống gia nhiệt ngoài thường gắn với thân đầu phun bằng ren hay cố định với thân đầu phun bằng chốt chặn lắp với thân đầu phun bằng ren.

Các hệ thống kênh dẫn nóng cũng có khả năng cung cấp miệng phun đặc biệt như miệng phun cạnh, miệng phun đường ngầm. Tuy nhiên do kết cấu đầu phun cần gia nhiệt nên các loại miệng phun này có những thay đổi nhỏ. Đối với miệng phun cạnh, đầu phun đưa các miệng phun ra xung quanh đầu phun để có thể tiếp cận sản phẩm từ phía mặt bên. Còn đối với các miệng phun đường ngầm thì thường được tạo hình bên trong các miếng ghép được chế tạo sẵn. Các loại này hầu hết là miệng phun mở vì thiết kế đặc biệt nên khó đặt van điều khiển.

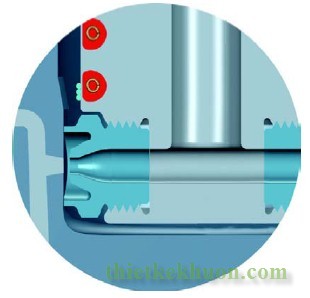

Hình 2.39 Đầu phun dùng cho miệng phun cạnh.
