Một số bộ phận khuôn thường gặp

Bulong ghép chốt chuyển hướng dòng nhựa.

Chức năng là ép chặt chốt chuyển hướng dòng nhựa ở trên vào kênh chia nhựa, hạn chế việc rò rỉ.

Sử dụng mối ghép ren, thường ghép kèm với vòng đệm. Bulong thường làm bằng vật liệu chế tạo bộ chia nhựa để không bị ảnh hưởng trong quá trình giãn nở do gia nhiệt bộ chia nhựa. Thường gắn thêm vòng đệm để tăng độ kín khít, tránh rò rỉ nhựa.

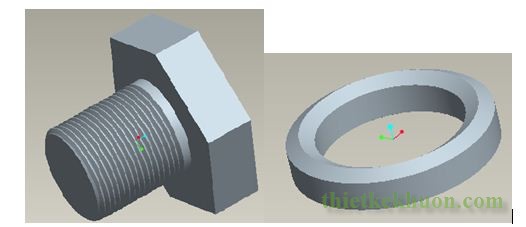

Hình 4.14 Bulong ghép chốt chuyển hướng dòng chảy và vòng đệm



  1. Bạc cuống phun.

Chức năng: dẫn nhựa nóng chảy từ máy vào trong bộ chia nhựa.

Yêu cầu : phải đảm bảo dòng nhựa nóng chảy. phần rỗng bên trong bạc cuống phun. Thường có dạng côn, đầu bạc cuống phun thiết kế dạng đai ốc để thuận tiện cho việc tháo lắp, phần tiếp xúc với bộ chia nhựa thiết kế dùng mối ghép ren để đảm bảo độ kín khít, không rò rỉ nhựa.

Do bạc cuống phun có chiều dài hơn 30mm nên ta chọn bạc cuống phun có gia nhiệt để đảm bảo dòng nhựa trong kênh dẫn.

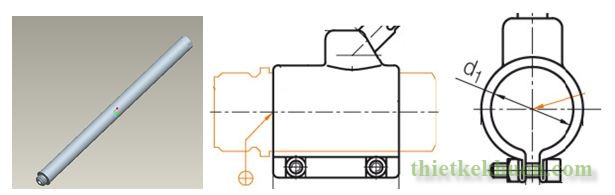

Hình 4.15 Bạc cuống phun

  1. Vòng định vị bạc cuống phun.

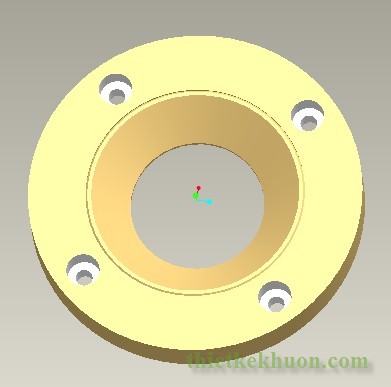

Chức năng: định vị bạc cuống phun, đảm bảo bạc cuống phun tiếp xúc tốt với đầu phun máy ép nhựa và không bị lệch trong quá trình khuôn hoạt động, tiếp xúc giữa vòng định vị và bạc cuống phun là khá nhỏ nhằm giảm thiểu lượng nhiệt truyền từ bạc cuống phun vào vòng định vị, thiết kế bạc cuống phun chỉ cần đảm bảo quá trình tiếp xúc tốt của bạc cuống phun và vòi phun máy ép trong quá trình hoạt động nên mối lắp giữa bạc cuống phun và vòng định vị nên chọn mối lắp có độ dôi để bù trư cho khoảng giãn nở nhiệt của bạc cuống phun.

Vòng định vị được bắt chặt vào tấm kẹp trước bằng 4 bulong bố trí cách đều tâm vòng định vị.

Hình 4.16 Định vị bạc cuống phun.

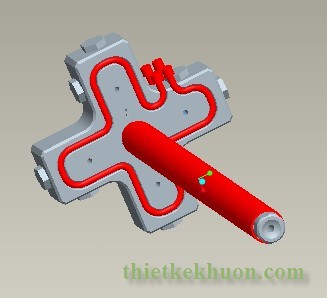

  1. Gia nhiệt bạc cuống phun:




  • Lắp ghép manifold:
