Máy CNC cắt dây gia công CNC chi tiết khuôn ép nhựa

Trong sản xuất và đời sống xuất hiện ngày càng nhiều các sản phẩm ,chi tiết có hình dáng phức tạp hoặc được làm từ các vật liệu cứng rất khó gia công cắt gọt. Máy cnc cắt dây là lựa chọn tốt nhất để gia công cnc chi tiết khuôn ép nhựa

  Dẫn động và đường dẫn hướng chính xác.

-          Các vít me bi chính xác và đường dẫn động thẳng cho các trục X, Y, Z, U, V

-         Động cơ Servo AC dẫn động trực tiếp vít me  cầu giúp loại trừ khe hở và cho độ chính xác vị trí cao.

-         Máy được kiểm tra đối với độ chính xác vị trí và độ chính xác lặp lại.

Bộ điều khiển PC thân thiện với người sử dụng

-          Hệ thống điều khiển hai CPU cho phép lập trình được trong khi đang gia công.

-         Chu trình tiêu chuẩn giúp máy chạy lướt nhanh các chương trình

-         Chức năng quay lại điểm bắt đầu, quay lại điểm tham chiếu, chức năng tìm dấu vết, chức năng trở lại đường cũ cho phép người vận hành nhanh chóng và dễ dàng cài đặt và cài đặt lại sau khi dây đứt.

-          Dễ dàng nhập dữ liệu thông qua bảng điều khiển, thông qua ổ đĩa hoặc qua cổng giao diện

Hệ thống cung cấp dung dịch cắt hiệu quả cao

Hai bơm công suất lớn có áp suất cao dẫn động bằng biến tần và động cơ ngâm đảm bảo êm và hiệu quả, cung cấp tia nước mạnh nhằm tối ưu hóa quá trình phun cắt. Hệ thống phin lọc và hệ thống xử lý trao đổi Ion đảm bảo nước sạch. Phin lọc không ngâm nước làm cho dễ dàng và thuận tiện trong việc thay thế cũng như nâng cao tuổi thọ làm việc.

Bàn làm việc kiểu trượt

Bàn làm việc kiểu thép không gỉ có thể di chuyển được dễ dàng điều chỉnh để phù hợp với các loại kích thước phôi khác nhau.

Hệ thống cấp dây dễ vận hành

Hệ thống cấp dây cơ khí bán tự động đơn giản và tin cậy cho phép nhanh chóng và dễ dàng cài đặt dây cho quá trình gia công.

Dễ dàng vận hành các điều kiện cắt khác nhau

-          Cắt nhiều lớp

-          Cắt khối

-          Cắt phun nước gián đoạn

-          Cắt côn

-          Cắt từ cạnh phôi

-          cắt mặt phẳng không đều

Màn hình soạn thảo: Điều khiển đàm thoại cùng với sự điền dữ liệu trên toàn bộ màn hình cho phép dễ dàng lập trình và soạn thảo.

Mô phỏng đồ họa hiển thị phần cắt

-          Mô phỏng đồ họa phần cắt hiển thị bằng tọa độ 2 chiều và 3 chiều

-          Cho phép mô phỏng chương trình mới khi đang gia công

-          Đặc tính phóng to thu nhỏ cho phép nhìn hoàn toàn vật gia công.

 Hiển thị biểu tượng bằng đồ họa

Các biểu tượng hiển thị cùng với từ ngữ ngắn gọn cho phép người vận hành điều khiển thiết bị nhanh nhất đồng thời giảm tối thiểu các lỗi có thể xảy ra.

  Đặt thời gian gia công

Theo dõi thời gian chạy máy cung cấp quá trình làm việc và các ưu điểm để tham khảo cho sự tính toán thời gian gia công trong tương lai.

Nguyên lý hoạt động máy cắt dây CNC

Dây điện cực được nối với cực âm của nguồn điện xung

Phôi được kết nối với cực dương của nguồn điện xung.

Khi phôi đang đến gần dây điện trong chất lỏng cách điện và khoảng cách giữa chúng nhận được nhỏ đến một giá trị nhất định, phóng điện xảy ra. Và giải phóng nhiệt độ cao rất lớn ngay lập tức, lên tới hơn 10.000 độ C., các phôi bào mòn được làm mát xuống nhanh chóng nhờ nước làm nguội được phun từ trên xuống và từ dưới lên

Hình ảnh chỉnh lượng nước làm nguội

Cắt dây tia lửa điện có điện cực là một sợi dây có đường kính từ 0,1 – 0,3mm. Dây này được cuốn liên tục và chạy theo một biên dạng cho trước, cắt được bề mặt 2D và 3D phức tạp.

Chuyển động của dây cắt được điều khiển theo một đường bao nằm trong hệ tọa độ XY. Bàn máy được điều khiển CNC để tạo ra chuyển động theo các phương X và Y. Chuyển động được điều khiển này tạo thành một đường liên tục với độ chính xác khoảng 0,001mm và chuyển động này phải được lập trình bằng các phần mềm CAD/CAM có modul cho máy cắt dây. Cũng có thể lập trình bằng tay cho các ứng dụng đơn giản.

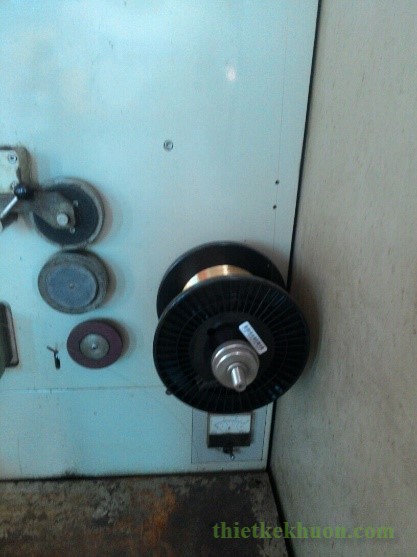

Dây cắt

Các dây cắt đối với máy ở công ty này chỉ sử dụng một lần, nhưng cũng có loại được sử dụng nhiều lần. Đối với gia công cắt dây, vật liệu làm điện cực phải có các tính chất sau:

- Dẫn điện tốt

- Có nhiệt độ nóng chảy cao

- Có độ giãn dài cao

- Có tính dẫn nhiệt tốt

1

Chất điện môi và cách sử dụng

- Cách ly khe hở gia công trước khi một lượng lớn năng lượng được tích lũy và tập trung năng lượng phóng điện vào một vùng nhỏ.

- Khôi phục điều kiện khe hở mong muốn bằng cách làm lạnh khe hở và khử ion hóa.

- Rửa trôi phoi ra khỏi vùng gia công, làm nguội dây và làm nguội chi tiết gia công.

Máy cắt dây  sử dụng chất điện môi là nước khử khoáng. Thuận lợi cơ bản của nước là chất lượng làm nguội tốt. Độ tinh khiết của nước được đánh giá bằng điện trở suất. Điện trở suất càng thấp thì năng suất bóc vật liệu càng cao.

Dòng chảy này được phun đồng trục với dây cắt. Kết hợp phun từ dưới lên và từ trên xuống bằng hai vòi phun.

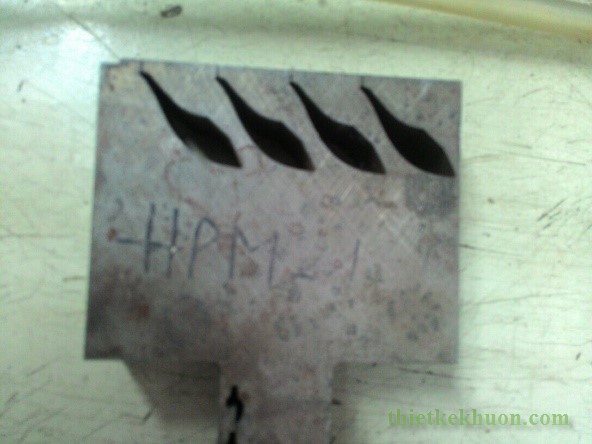

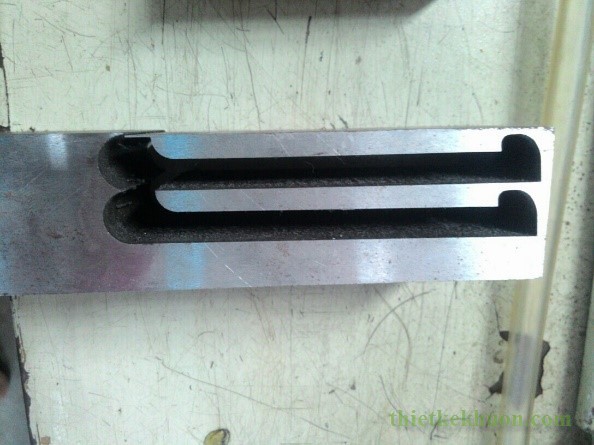

Một số chi tiết gia công

1 2
