Hệ thống thoát khí trong khuôn nhựa

Khi nhựa phun vào lòng khuôn thì toàn bộ khí trong lòng khuôn phải thoát ra ngoài. Nếu bố trí hệ thống thoát khí không tốt sẽ làm cho sản phẩm sau khi ép phun có thể bị lỗ khí (Air trap), các vết cháy trên bề mặt (burn mark), không điền đầy hoàn toàn (short shot) và đường hàn (weld line). Như vậy hệ thống thoát khí rất quan trọng vì nó cũng phần nào quyết định sự định hình và tính thẩm mỹ cho sản phẩm.

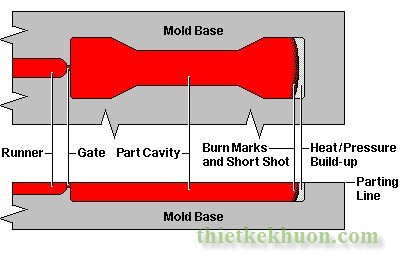

Hình 3.102: Sản phẩm bị phế phẩm do thoát khí không tốt.

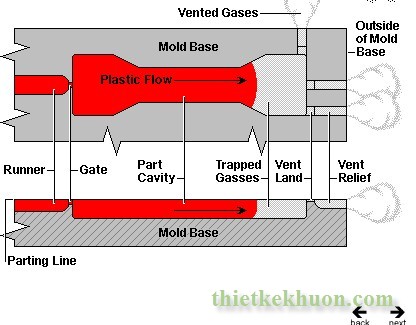

Hình 3.103: Lòng khuôn được điền đầy hoàn toàn nhờ thoát khí tốt

Hệ thống thoát khí được dùng phổ biến nhất là các rãnh thoát khí trên mặt phân khuôn và mặt mài quanh ty lói sản phẩm. Ngoài ra khí trong khuôn cũng có thể thoát ra ngoài qua các khe hở nhỏ của hệ thống trược, phần ghép…

3.8.1 Thiết kế rãnh thoát khí trên mặt phân khuôn:

Các rãnh thoát khí nên được bố trí ở những chỗ mà vật liệu được điền đầy sau cùng để tránh kẹt khí gây ra các vết cháy hoặc sản phẩm không được điền đầy hoàn toàn. Chiều sâu của rãnh thoát khí nên tuân thủ theo kích thước khuyên dùng để tránh sản phẩm bị bánh tráng.

Bảng tra chiều sâu t cho một số loại nhựa:

Loại nhựa Chiều sâu t (mm)/(inch)
Polystyrene 0,02 – 0,05/ 0,001 – 0,002
ABS 0,04 – 0,06/ 0,0015 – 0,0025
PC/ABS 0,02 – 0,05/ 0,001 – 0,002
Polycarbonate 0,02 – 0,05/ 0,001 – 0,002
Polyetylene 0,01 – 0,02/ 0,0005 – 0,001

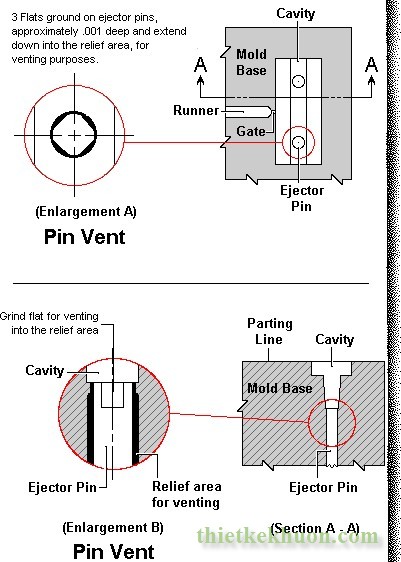

3.8.2 Mặt mài trên ti lói: ta có thể lợi dụng ti đẩy lõi để làm nơi thoát khí khi đó ta gia công ti một tí.

Hình 3.106: Kích thước mặt mài khuyên dùng trên ty lói
