giới thiệu tên gọi, chức năng của các bộ phận chính của khuôn ép nhựa.



Các bộ phận chính của khuôn ép nhựa

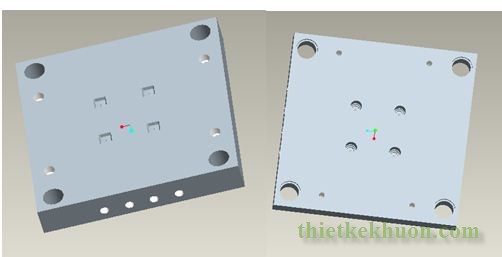

Tấm khuôn trước ( thường la tấm hốc): Là phần cố định của khuôn,thường tạo thành phần ngoài của sàn phẩm

Tấm khuôn sau (Thường la tấm lồi) : Là phần chuyển động của khuôn, thường tạo nên các phần trong của sản phẩm




Hệ thống đẩy

Chức năng của hệ thống đẩy la đẩy sản phẩm ra sau khi khuôn mở. Do vật liệu dẻo đều bị co lai khi chuyển từ trạng thái lỏng sang trạng thái rắn trong quá trình làm nguội nên sản phẩm bị bó lại trên lõi. Đây la thực tế nên cần biện pháp để đẩy các sản phẩm ra khỏi khuôn.

Với các khuôn thông thường có thể dùng một chốt hồi và một lò xo, còn đối với các khuôn cỡ lớn người ta có thể dùng chốt hồi có lò xo khí nén

Hình vẽ sau minh họa một ví dụ của khuôn cỡ lớn.


Khuôn cơ sở

Tấm kẹp phía trước : la phần cố định của khuôn vào máy ép phun

Tấm kẹp phía sau: Kẹp phần chuyển động khuôn vào máy ép phun



Lõi trượt

Chúng ta sẽ giới thiệu tên goi và chức năng của các bộ phận chính của một lõi trượt (slide core).

image035 image037

Lõi nới lỏng

Có loại có cần đẩy nghiêng theo hình 2D, có loại nghiêng theo hình 3D


Click each name to display the explanation.

< Cần đẩy nghiêng theo hình 2D > < Cần đẩy nghiêng theo hình 3D >
Loại này dễ chế tạo lỗ dẫn hướng cần đẩy trong khuôn hơn loại 3D, rãnh lắp bạc lót được làm ngay trong khuôn. Loại này khó chế tạo lỗ dẫn hướng cần đẩy trong khuôn hơn loại 2D, rãnh lắp bạc lót được làm tách rời khỏi khuôn


 image043 image044

2-Dimensional direction

3-Dimensional Direction
